Formentera KR

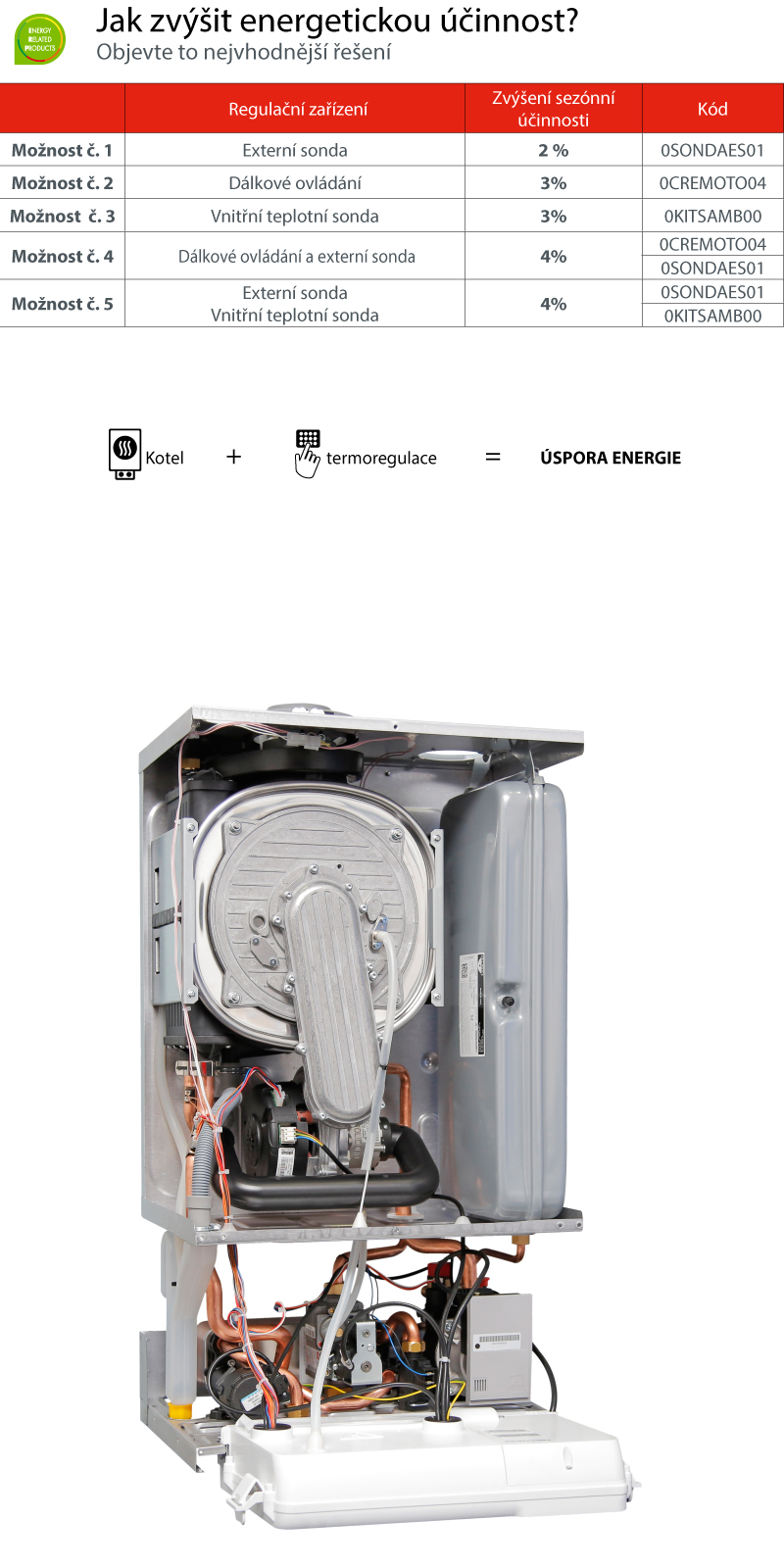

FORMENTERA KR je nástěnný kondenzační kotel určený pro vytápění s uzavřenou komorou (bez 3 cest. ventilu). Kotel využívá kondenzační techniku, která umožňuje snížit spotřebu, zvýšit výkon a snížit znečišťující emise.

  • Modulační poměr 1:9
  • Vysoce účinné oběhové čerpadlo
  • Sériové řízení systému solárního ohřevu
  • Regulace teploty prostředí s externí sondou
Splňuje EKODESIGN
zelena-usporam-zakladni-varianta-lg.pngFORMENTERA KR 12: SVT22771
FORMENTERA KR 24: SVT22772
FORMENTERA KR 28: SVT22773
FORMENTERA KR 32: SVT22774

Vlastnosti

Model Druh plynu Kód Tepelný výkon
Topná voda 50-30°C (kW)
Účinnost při jmenovitém tepelném výkonu
Tepelná eneregie, třída účinnosti

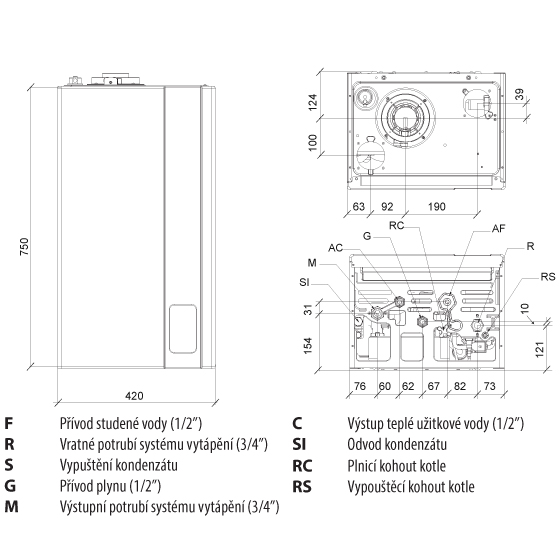

D x V x H
(kg)
Hmotnost
(kg)
FORMENTERA KR 12 metan KFOC42RR12 12,6 A 420x750x315 36,50
FORMENTERA KR 24 metan KFOC42RR24 24,9 A 420x750x315 36,00
FORMENTERA KR 28 metan KFOC42RR28 27,9 A 420x750x315 37,50
FORMENTERA KR 32 metan KFOC42RR32 32,3 A 420x750x315 39,00

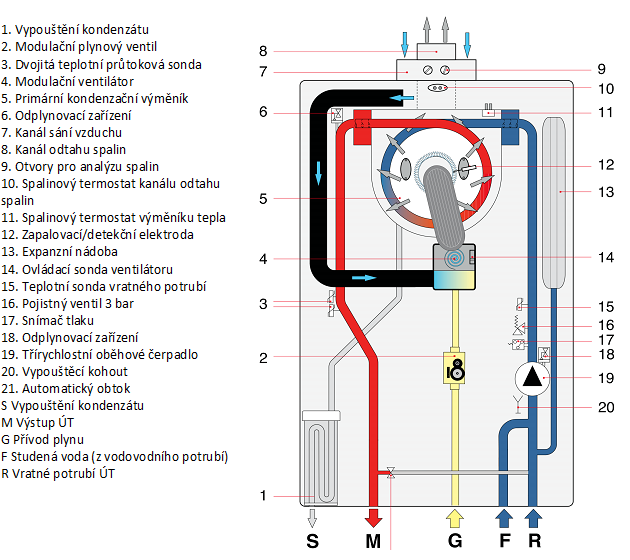

  • Výměník z termopolymerů a nerezové oceli
  • Hořák s celkovým předsměšováním
  • Modulační plynový ventil s konstantním poměrem vzduch/plyn
  • Ventilátor spalování s variabilními otáčkami
  • Expanzní nádoba vytápění na 10 l
  • Odvzdušňovací ventil umístěn přímo na kotli
  • Modulační čerpadlo včetně odvzušňovacího zařízení
  • Multifunkční relé pro připojení zařízení se zónovými ventily nebo solárního systému nebo dálkové signalizace alarmu
  • Flexibilita instalace díky elektrickému krytí IPX5D

Technické parametry

TECHNICKÉ VLASTNOSTI KR 12 KR 24 KR 28 KR 32
Typ - B23-C13-C13X-C33-C43-C53-C63-C83
Kategorie plynu - II2H3P
Jmenovitá hodnota (Prated) kW 12 23 25 29
Energetická účinnost sezónního vytápění (ηs) % 90 91 91 93
Jmenovitý tepelný příkon (Qn) kW 12,0 23,7 26,4 30,4
Jmenovitý tepelný výkon (80–60°C) (Pn) kW 11,7 22,9 25,4 29,4
Jmenovitý tepelný výkon (50-30°C) kW 12,6 24,9 27,9 32,3
Minimální tepelný výkon (50-30°C) kW 2,1 3,2 3,6 4,4
Užitečná účinnost při jmenovitém tepelném příkonu (80–60 °C) % 97,1 96,7 96,4 96,8
Užitečná účinnost při 30 % (30 °C při návratu) % 106,0 106,5 107,0 108,3
Maximální provozní tlak ÚT (min.–max.) bar 0,5-3,0 0,5-3,0 0,5-3,0 0,5-3,0
Teplotní rozsah ÚT °C 20-78 20-78 20-78 20-78
Kapacita expanzní nádoby I 10 10 10 10
Rozsah teplot TV °C 36-65 36-65 36-65 36-65
Třída emisí NOx - 5 5 5 5
Napájecí napětí/frekvence V/Hz 230/50 230/50 230/50 230/50
Maximální příkon W 75 83 84 91
Elektrické krytí IP IPX5D IPX5D IPX5D IPX5D


Modulační programátor OpenTherm, prog. pro TV
118x35x32 mm


Kód: 0CREMOTO04

Externí sonda 60 x 45 x 31 mm


Kód: 0SONDAES01

GSM souprava s anténou, napájením, deskou rozhraní,
modemem

Kód: 0KITMGSM00
Teplotní sonda pokojové teploty
12x12x20 mm

Kód: 0KITSAMB00

Teplotní sonda pro solární ohřev


Kód: PSPTMILL00

Elektrická sada pro řízení rozdílných teplotních zón
(s externí sondou)


Kód: 0KITZONE05

Koaxiální sada připojení ke komínu Ø 60/100
Délka 0,75 m


Kód: 0CONDASP00

Sada děleného potrubí Ø 80+80


Kód: 0KITSDOP00

Souprava pro solární připojení
(pro kombinované kotle)


Kód: 0KITSOLC07

Odstraňovač kalu


Kód: 0KITDEFA00

Souprava kohoutů pro plyn a vodu


Kód: 0KITRUBI04

Koaxiální připojovací sada Ø 60/100 mm


Kód: 0KITATCO00

Koaxiální připojovací sada Ø 80/125 mm


Kód: 0KITATCO11
