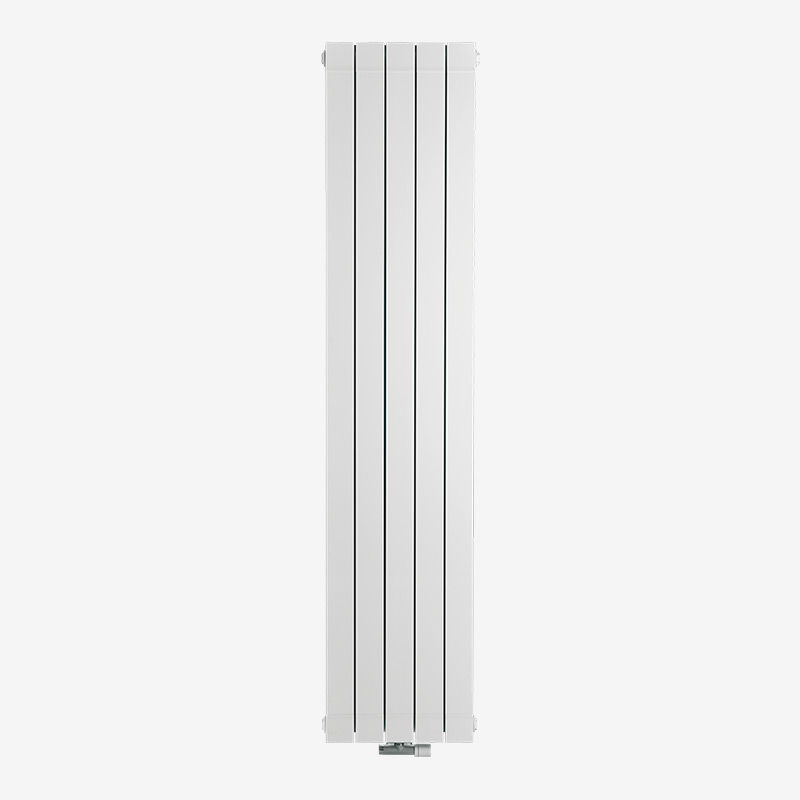

Garda

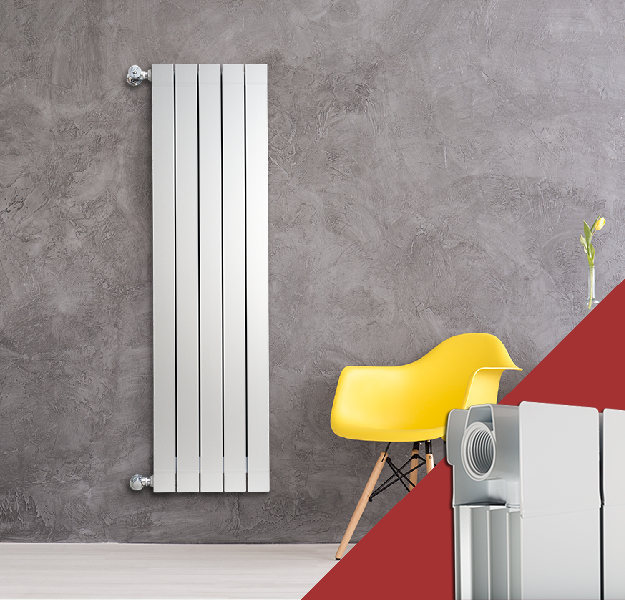

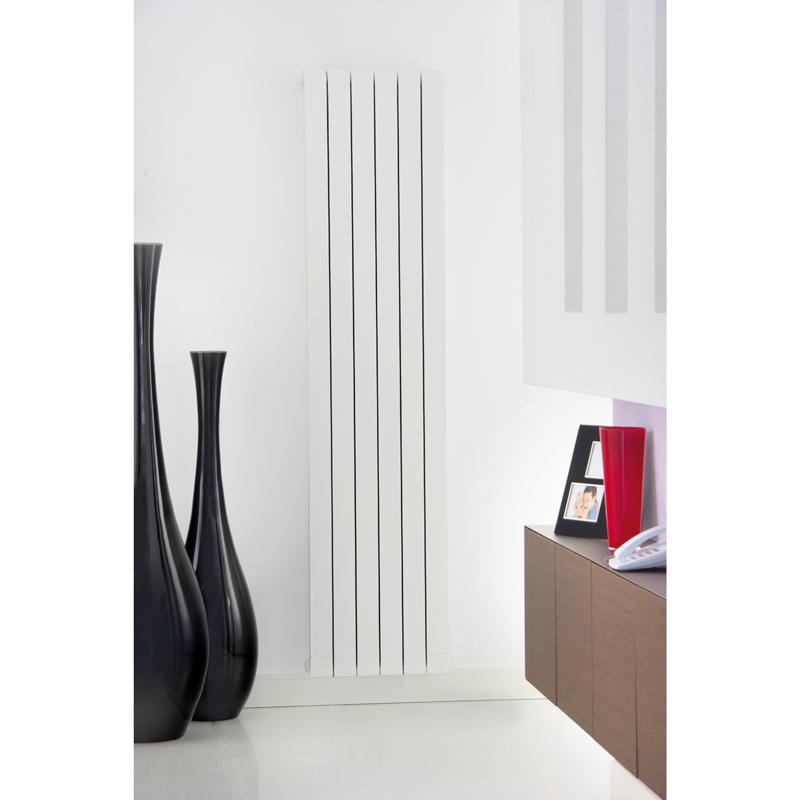

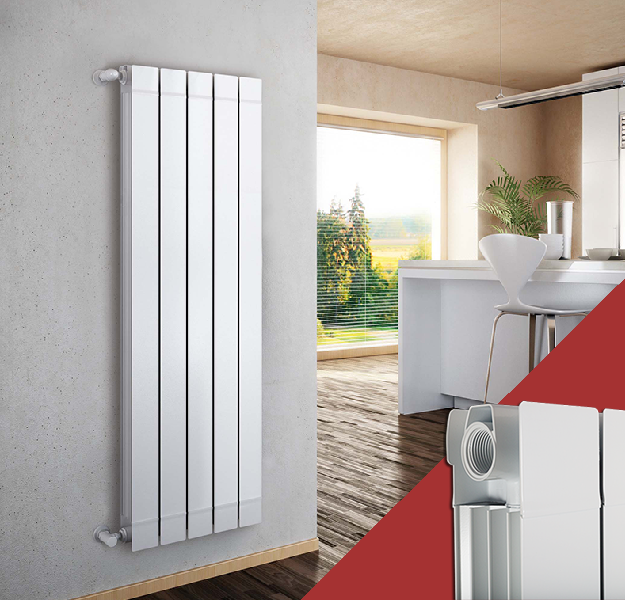

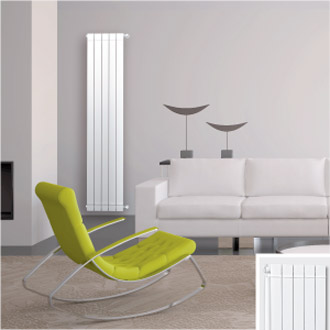

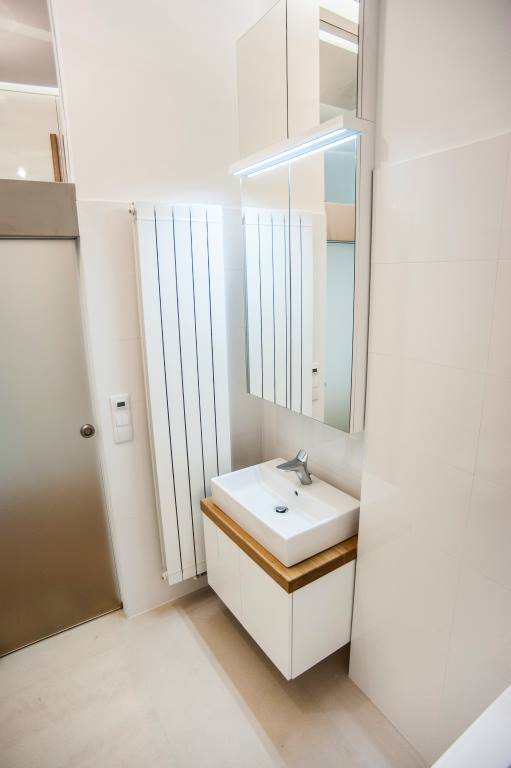

Stylový radiátor GARDA nabízí inteligentní a estetické řešení topení v moderních domech. Jeho předností je velký výkon k malé šířce. Jeho nadčasový design je chloubou v každém interiéru. Jedná se o článkové otopné hliníkové těleso ošetřeno speciální vnitřní úpravou Aleternum. Tato úprava umožnuje použití tohoto hliníkového radiátoru v otopných systémech s hodnotou pH 5 – 10. Vyrábí se v sedmi výškách. Možnost hybridního a elektrického provedení.
Radiátor je dodáván v délce 3 až 12 článků.

Mám zájem o tento produkt Najít prodejce nebo servisního partnera Zobrazit v ceníku

Technické parametry

Vysoký výkon na článek
Nízký objem vody
Poměr cena a výkon

Montážní balíček:	GMOB
Připojovací závit:	4 × G 1“ vnitřní (levý a pravý)
Redukce:	1/2“
Nejvyšší přípustný provozní přetlak:	1,6 Mpa
Nejvyšší přípustná teplota:	120 °C
Připojení na soustavu topení:	boční / úhlopříčné / spodní SP

Tepelný výkon

Typ radiátoru	rozteč (h/mm)	výška (H/mm)	délka (L/mm)	hloubka (D/mm)	hmotnost článku (kg)	vodní objem (l)	75/65/20° topný výkon (W)	55/45/20° topný výkon (W)
GARDA 0900	900	966	80	90	1,96	0,43	182	91
GARDA 1000	1000	1066	80	90	2,2	0,47	199	97
GARDA 1200	1200	1266	80	90	2,5	0,55	223	111
GARDA 1400	1400	1466	80	90	2,8	0,62	250	125
GARDA 1600	1600	1666	80	90	3	0,7	275	136
GARDA 1800	1800	1866	80	90	3,4	0,78	300	150
GARDA 2000	2000	2066	80	90	3,8	0,86	324	160

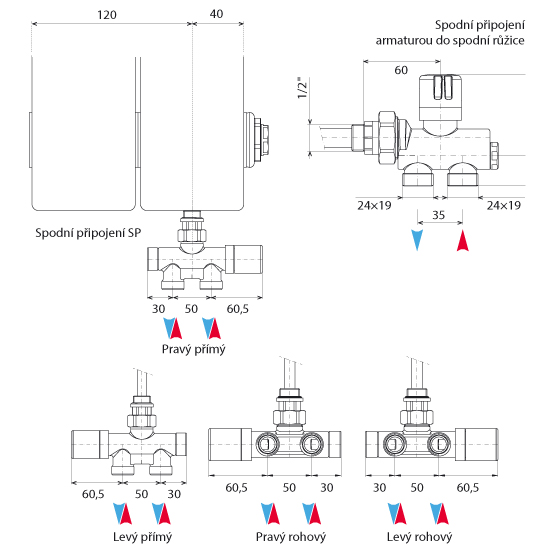

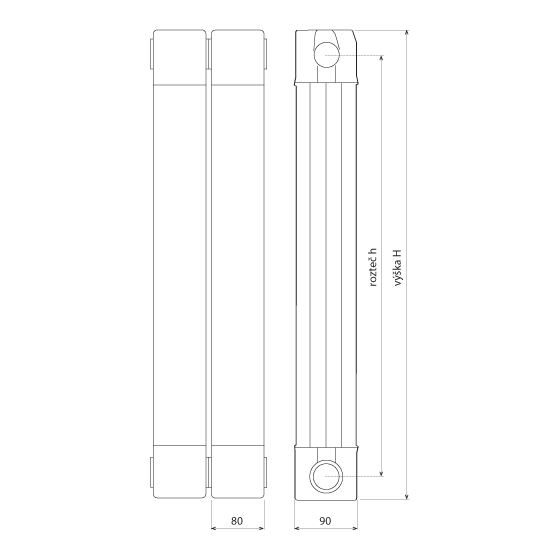

Technické nákresy

Montáž a příslušenství

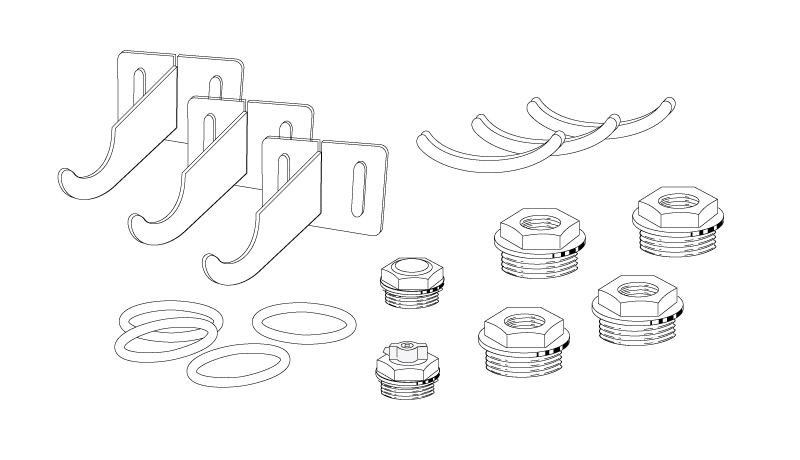

Montážní balíček GMOB je určen ke kompletnímu uchycení a uzavření radiátoru GARDA. Jedna sada je určena k osazení jednoho tělesa. Lze s ním vytvořit všechny známé kombinace bočního napojení radiátoru k otopné soustavě.
Sada obsahuje:

Pro uchycení tělesa na zeď:
3× držák s podložkami proti podření radiátoru

Pro uzavření tělesa:
2x levá redukce 1“ x ½“ (SL12)
2x pravá redukce 1“ x ½“ (SP12)
4x silikonové těsnění 1“ (STESSILI)
1x zátka chromovaná ½“ (ZA12)
1x odvzdušňovací ventil ½“ (ODVZ)

Dokumentace a přepočty

Katalog LIPOVICA

Prohlášení o vlastnostech GARDA
Návod na uchycení těles GARDA
Instalace a údržba GARDA
Výhody ošetření Aleternum®

PŘEPOČTY RADIÁTORŮ

Výpočet teplotního spádu Garda
