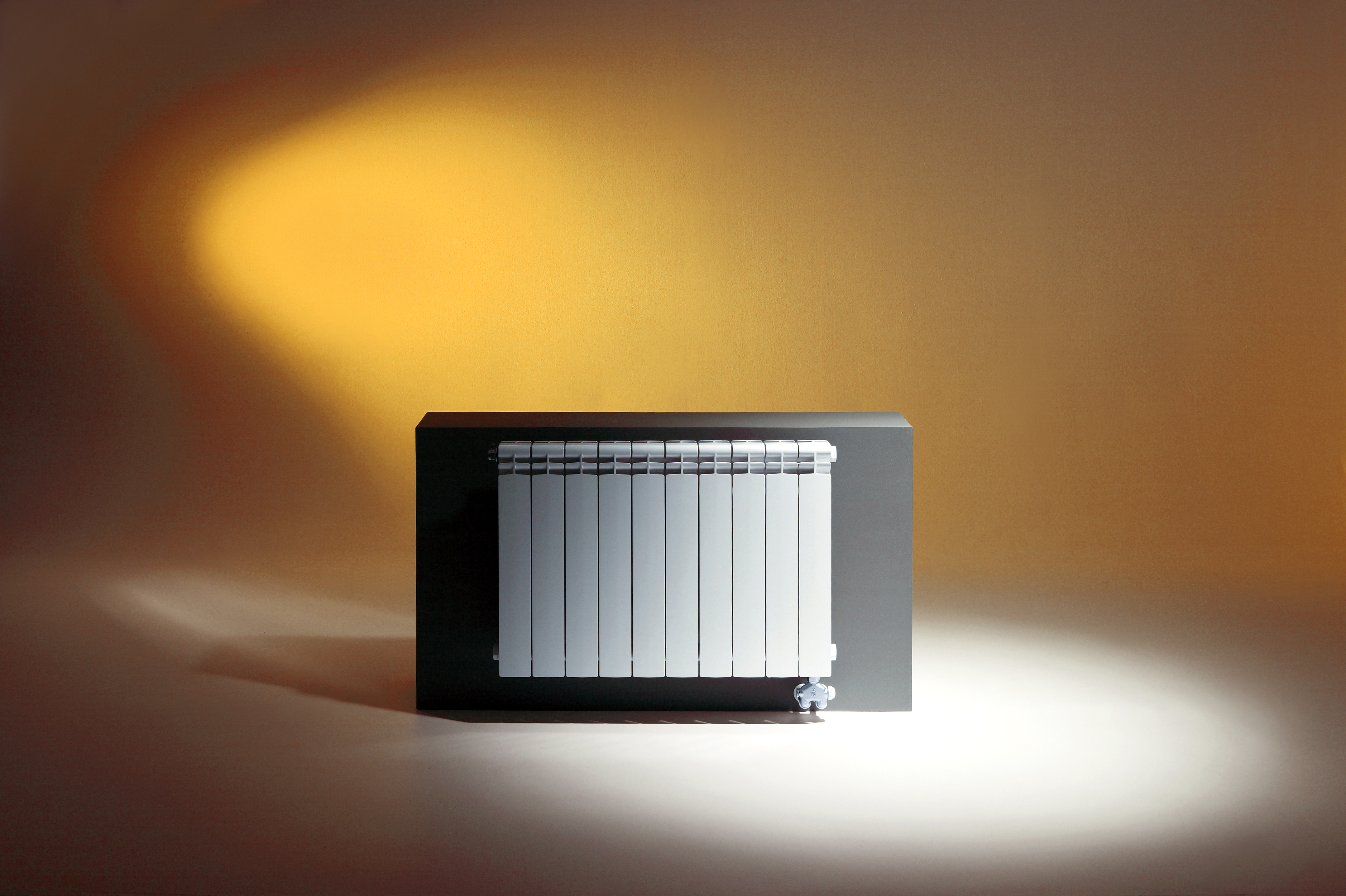

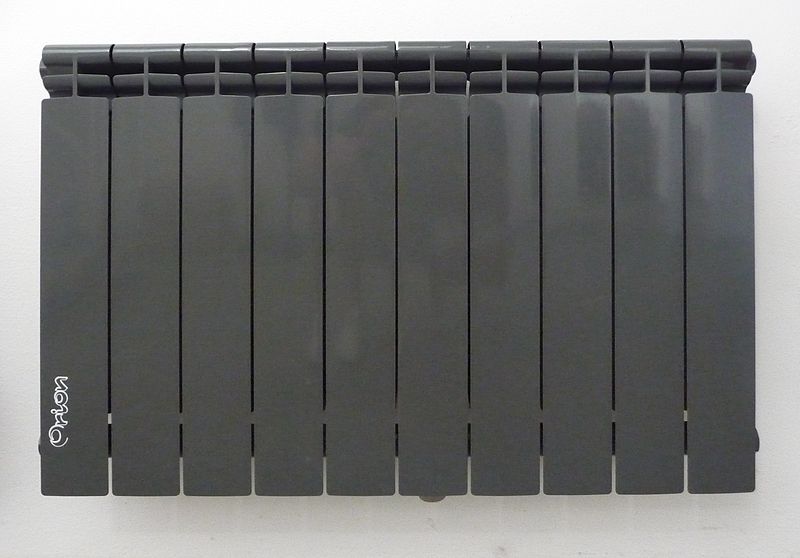

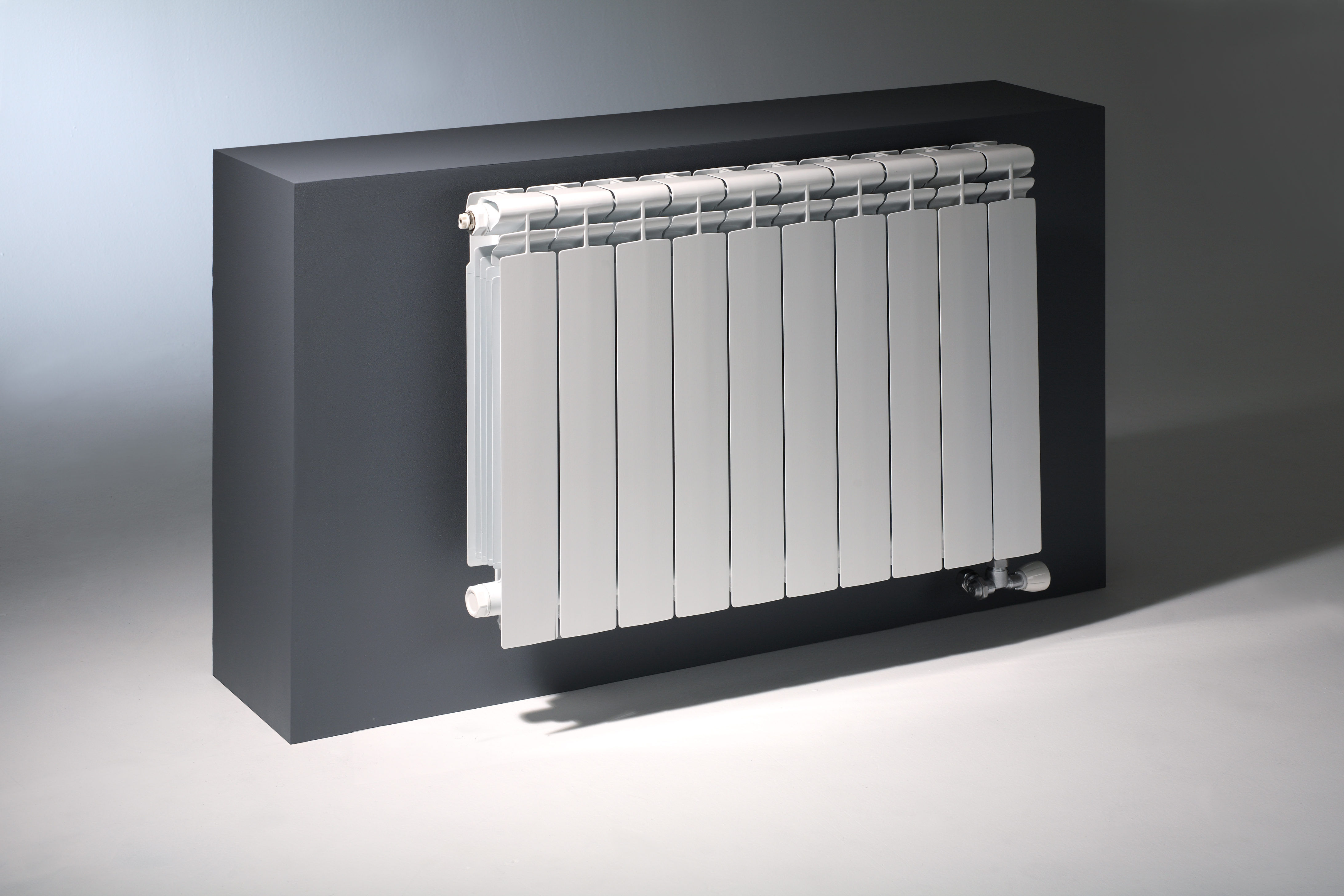

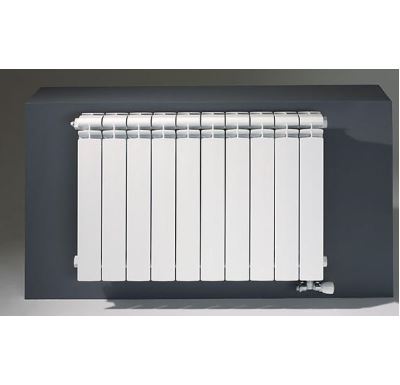

Orion

Charismatický radiátor ORION přináší nejnovější design. Jeho tvary jsou zaoblené a elegantní, přední plocha působí čistě a hladce. Jeho konstrukce zaručuje dokonalejší proudění tepla. Nabízí největší výhřevnou plochu ke své délce. Zaoblená horní část splňuje přísná bezpečnostní kritéria.

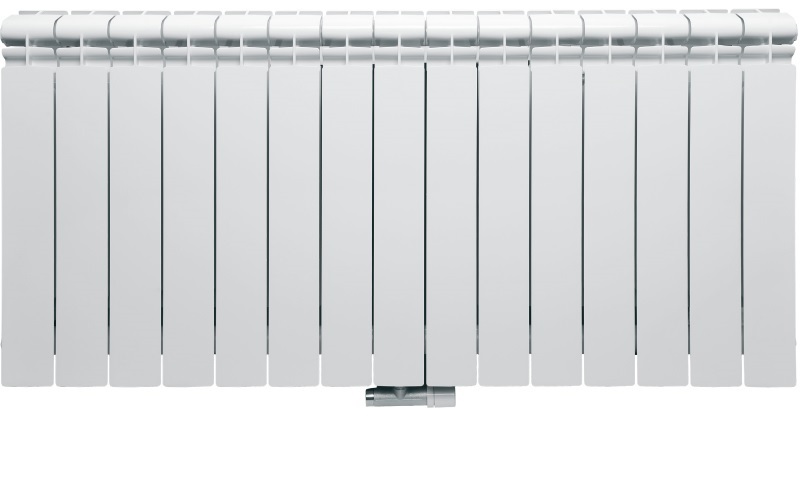

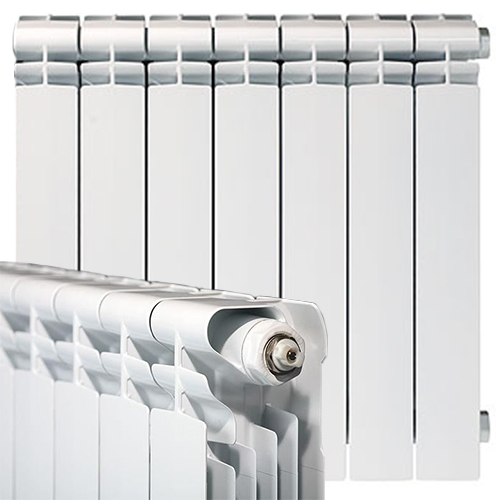

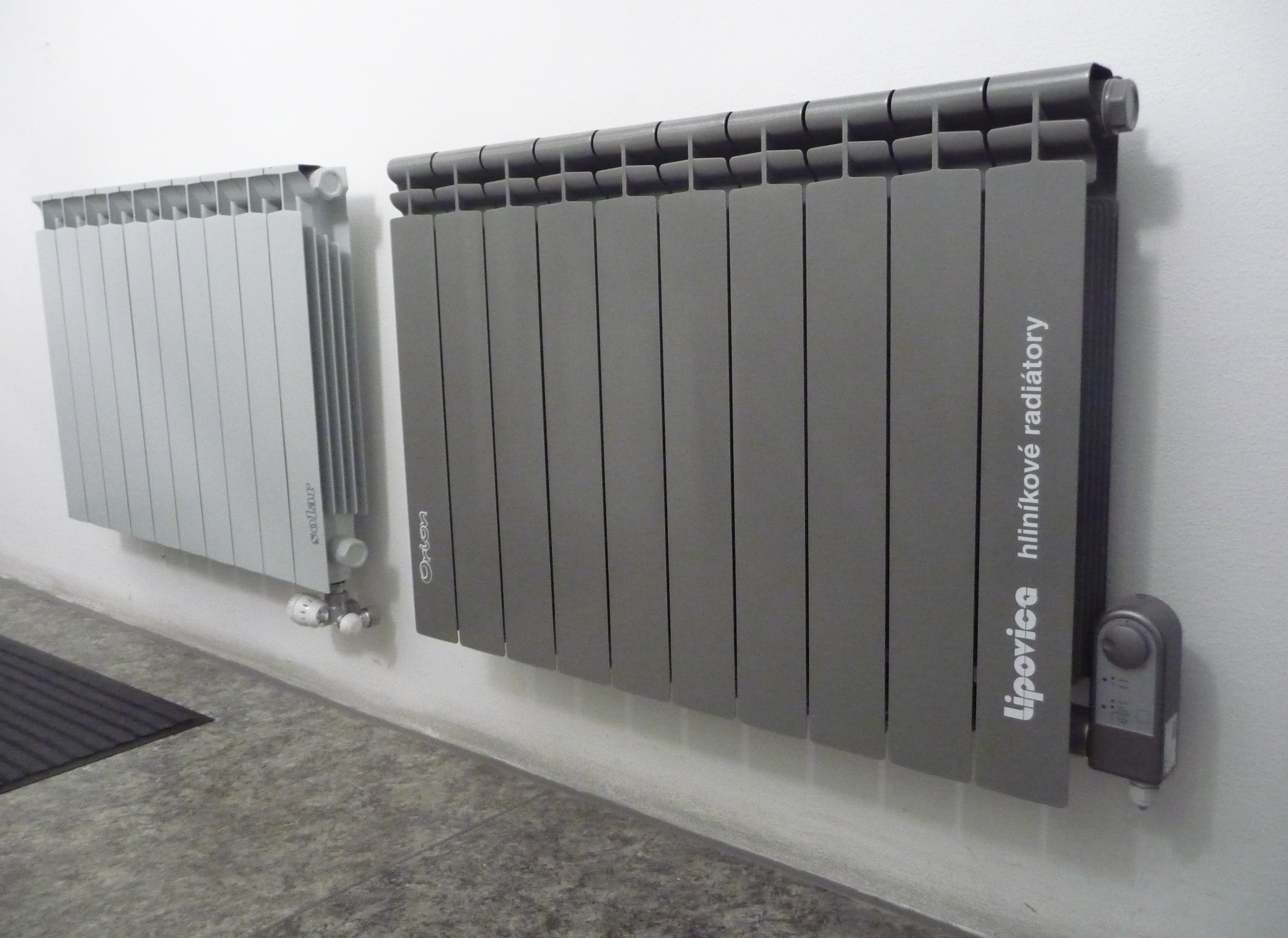

ORION – článkové otopné hliníkové těleso tlakově lité ze siluminia. Má zdokonalené proudění tepla a zvětšenou ohřevnou plochu. Jeho tvary jsou elegantní a zaoblené. Vyrábí se v roztečích připojení 350, 500, 600 mm. Možnost hybridního a elektrického provedení. Radiátor je dodáván v délce 2 až 30 článků vždy v sudých počtech.

Mám zájem o tento produkt Najít prodejce nebo servisního partnera Zobrazit v ceníku

Technické parametry

Montážní balíček:	SMOB
Připojovací závit:	4 × G 1“ vnitřní (levý a pravý)
Redukce:	3/4", 1/2“
Nejvyšší přípustný provozní přetlak:	1,6 Mpa
Nejvyšší přípustná teplota:	110 °C
Připojení na soustavu topení:	boční / úhlopříčné / spodní

Tepelný výkon

typ radiátoru	rozteč (h/mm)	výška (H/mm)	délka (L/mm)	hloubka (D/mm)	hmotnost článku (kg)	vodní objem (l)	přestupní plocha (m2)	75/65/20° topný výkon (W)	55/45/20° topný výkon (W)
ORION 350	350	430	80	95	1,20	0,30	0,40	89	45
ORION 500	500	578	80	95	1,69	0,35	0,51	128	65

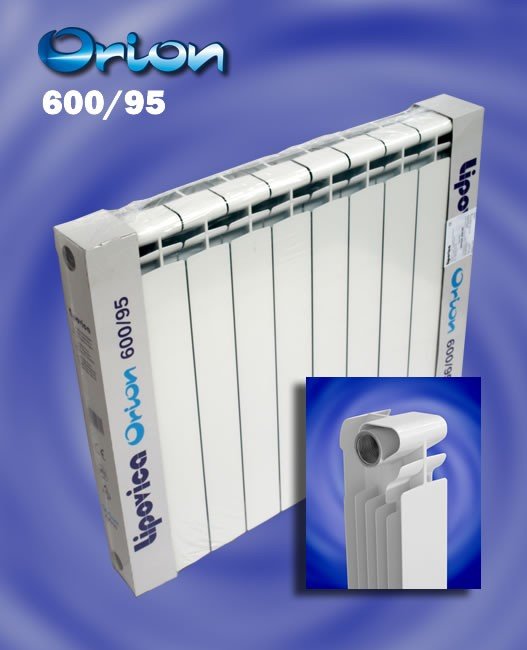

ORION 600	600	680	80	95	1,90	0,40	0,61	145	73

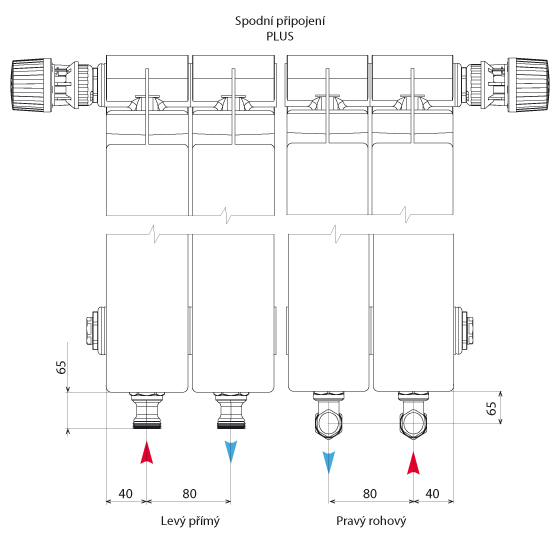

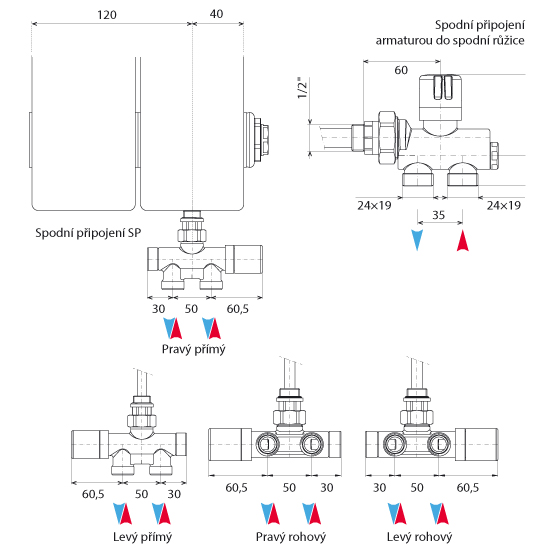

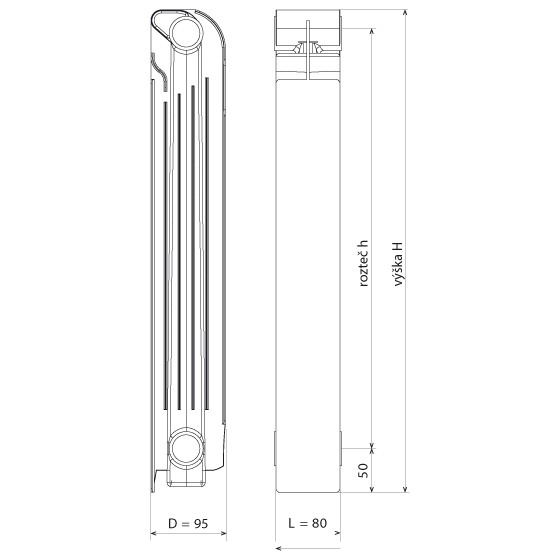

Technické nákresy

Montáž a příslušenství

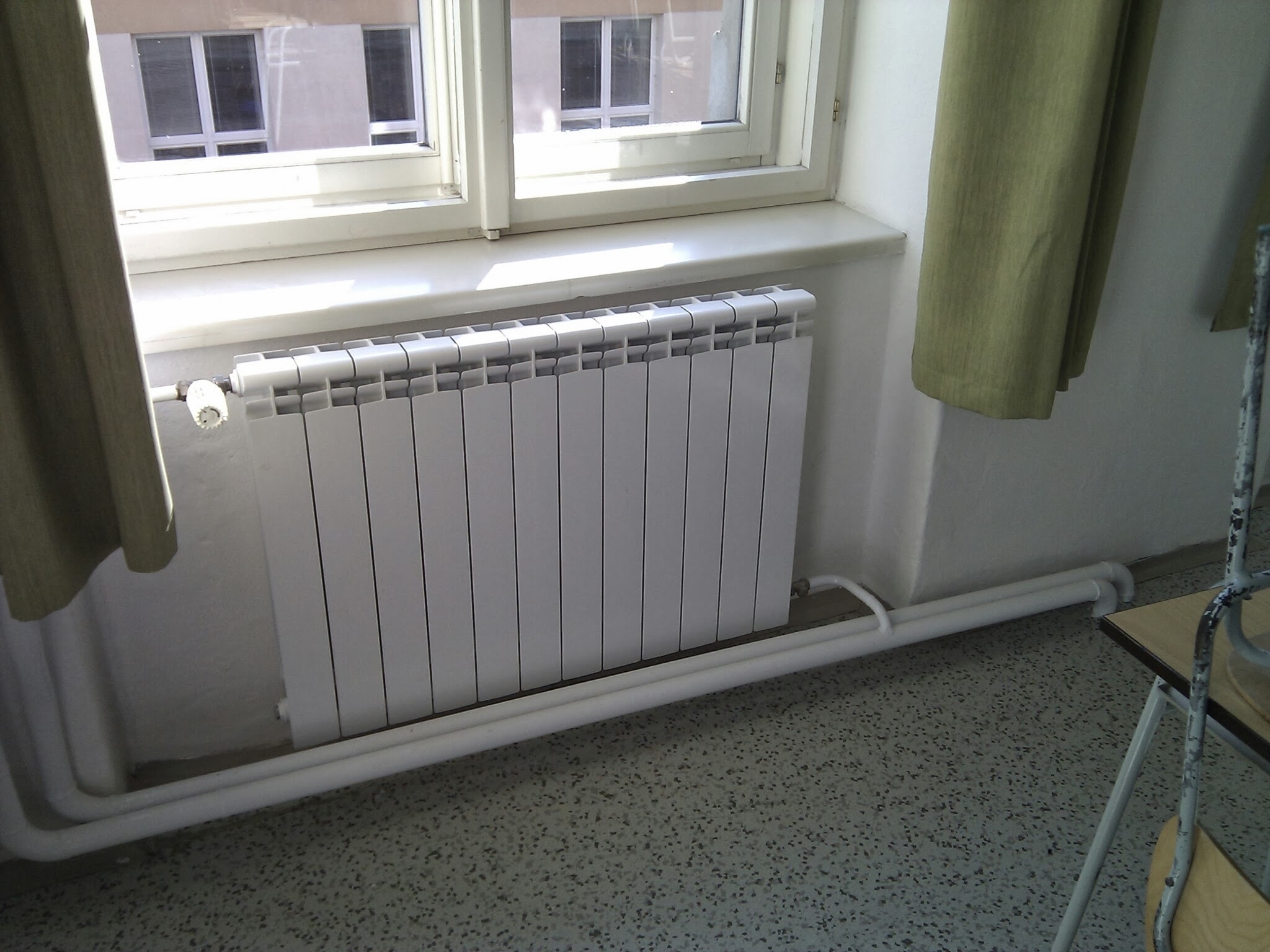

Při montáži tělesa se doporučuje vzdálenost od podlahy 12 až 15 cm, od horních parapetů 7 cm.

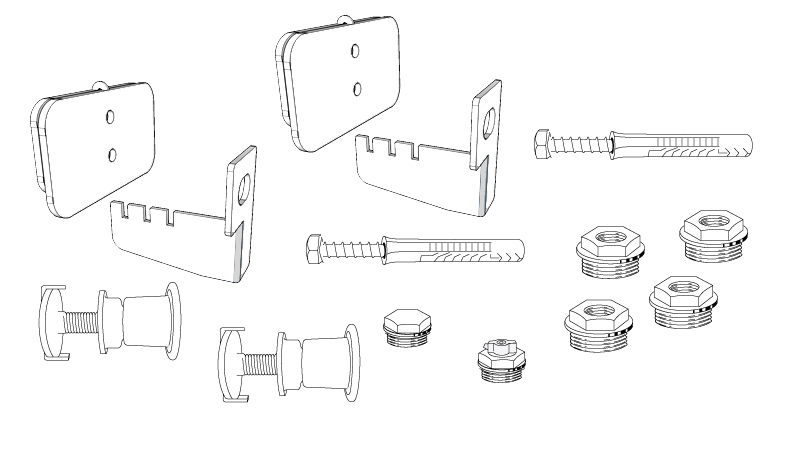

Montážní balíček SMOB je určen ke kompletnímu uchycení a uzavření těles PLANO, ORION a BLITZ. Jedna sada je určena k osazení jednoho tělesa. Lze s ním vytvořit všechny známé kombinace bočního napojení radiátoru k otopné soustavě.

Sada obsahuje:

Pro uzavření tělesa:

2x levá redukce 1″ x ½″ (SL12)
2x pravá redukce 1″ x ½″ (SP12)
2x silikonové těsnění 1″ (STESSILI)
1x zátka chromovaná ½″ (ZA12)
1x odvzdušňovací ventil ½″ (ODVZ)

Pro uchycení tělesa na zeď:

2x držák ke konzole (1NLR)
2x konzola s hmoždinkou (1RKP)
2x vymezující distanční rozpěrka (1RLG)

Dokumentace a přepočty

PŘEPOČTY RADIÁTORŮ

Výpočet teplotního spádu ORION
