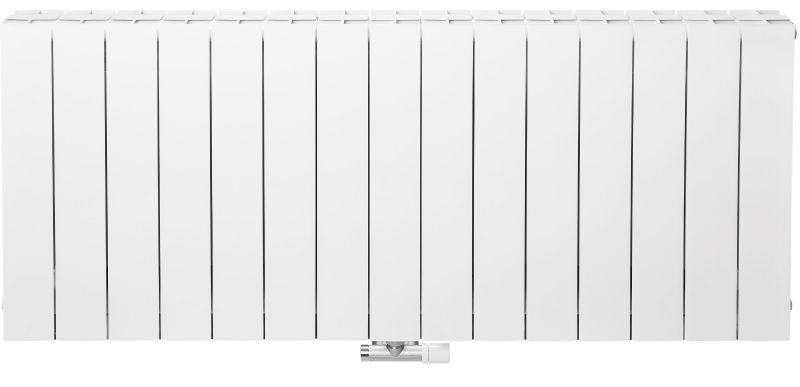

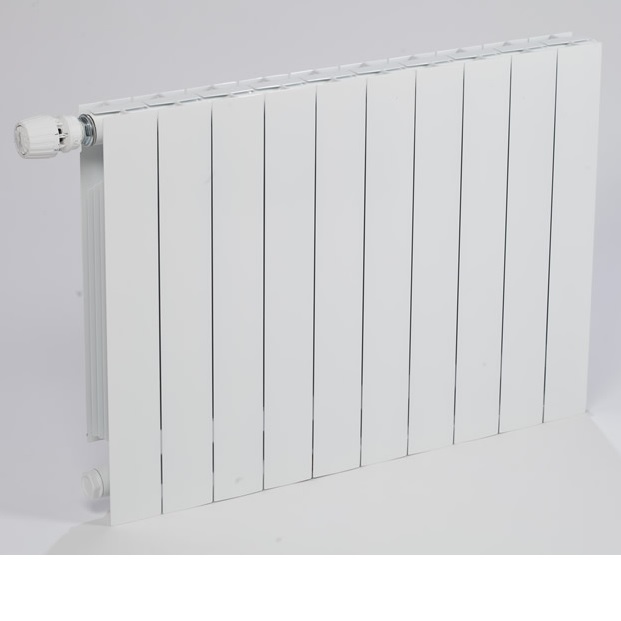

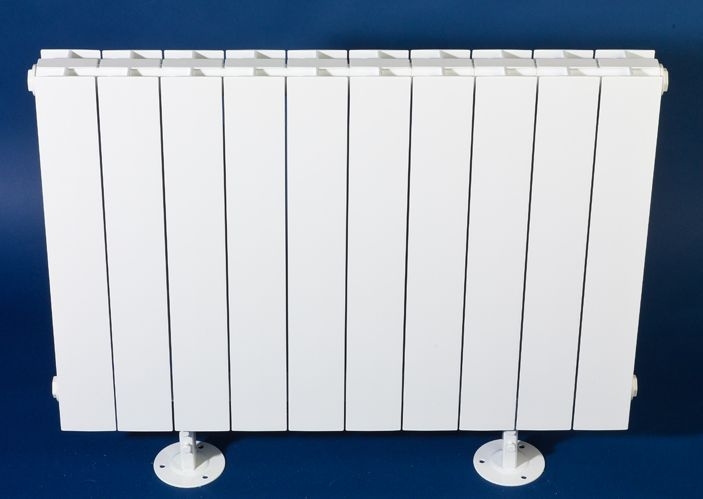

Plano

Vhodný k připojení na všechny druhy topných systémů s nízkým teplotním spádem

Připraven pro hybridní zapojení (topný systém + elektřina)

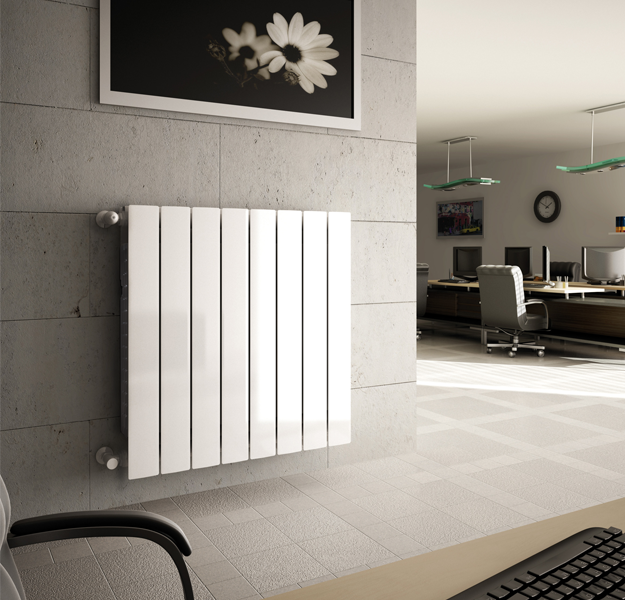

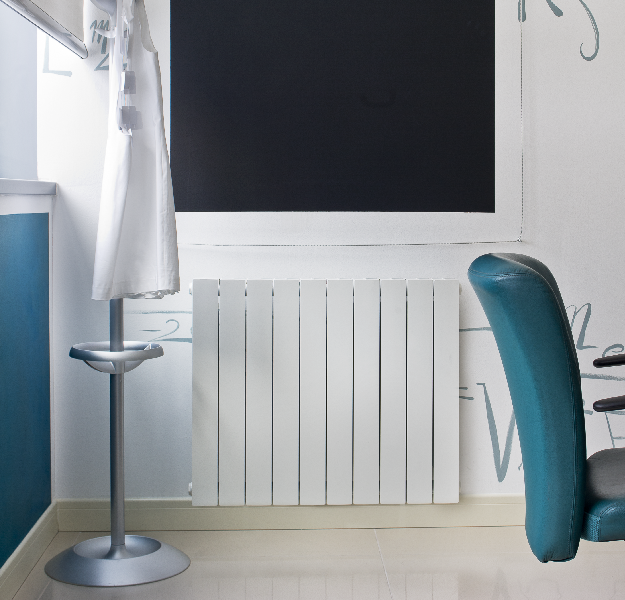

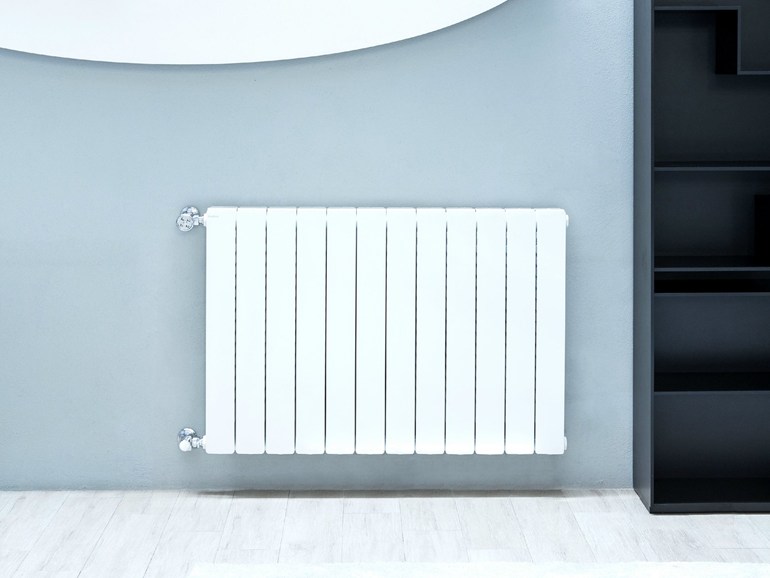

Radiátor PLANO svým výjimečně jednoduchým designem splní veškerá vaše očekávání.

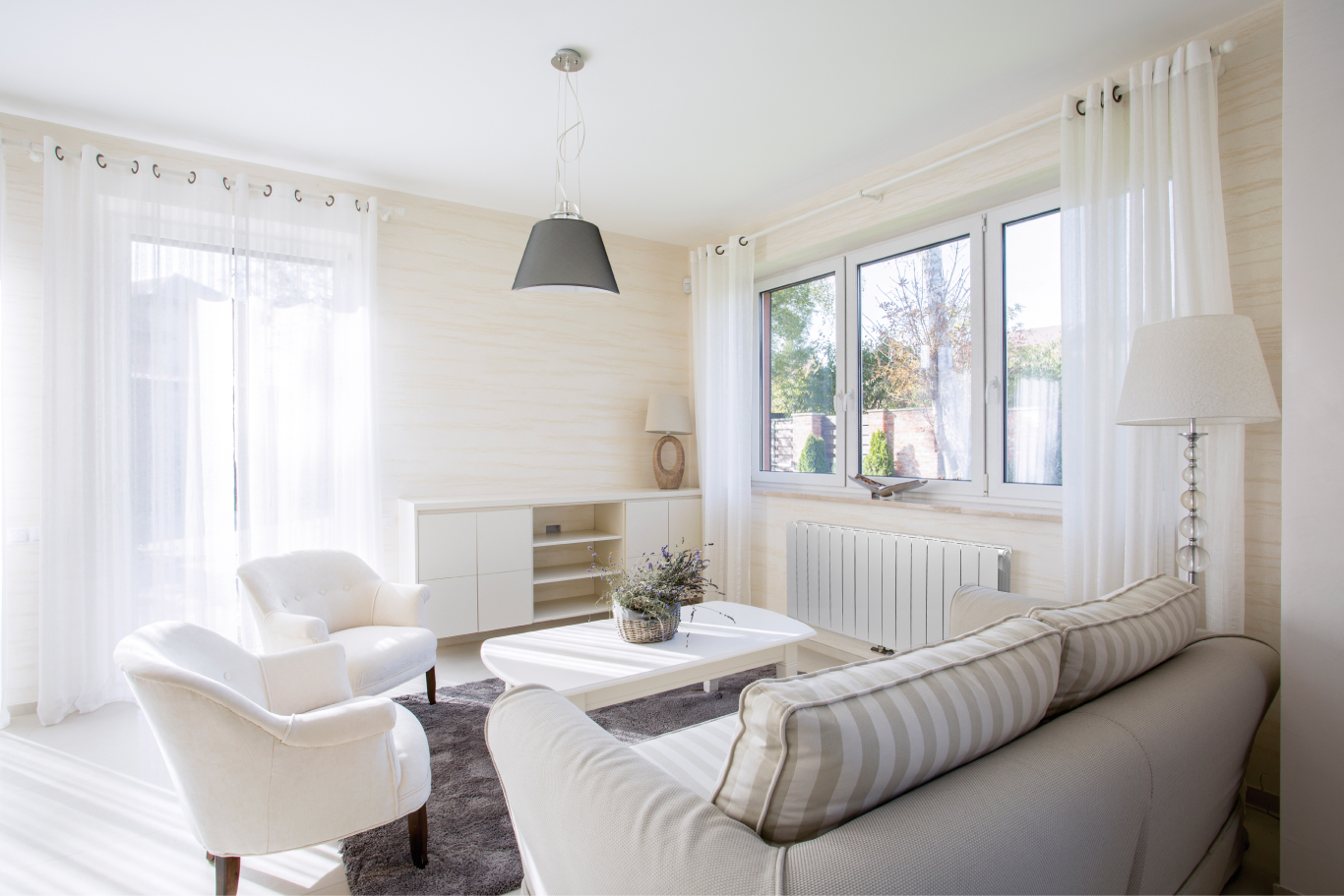

Jeho čistá čelní plocha ho přímo předurčuje do moderních interiérů, kde podtrhne jejich charakter.

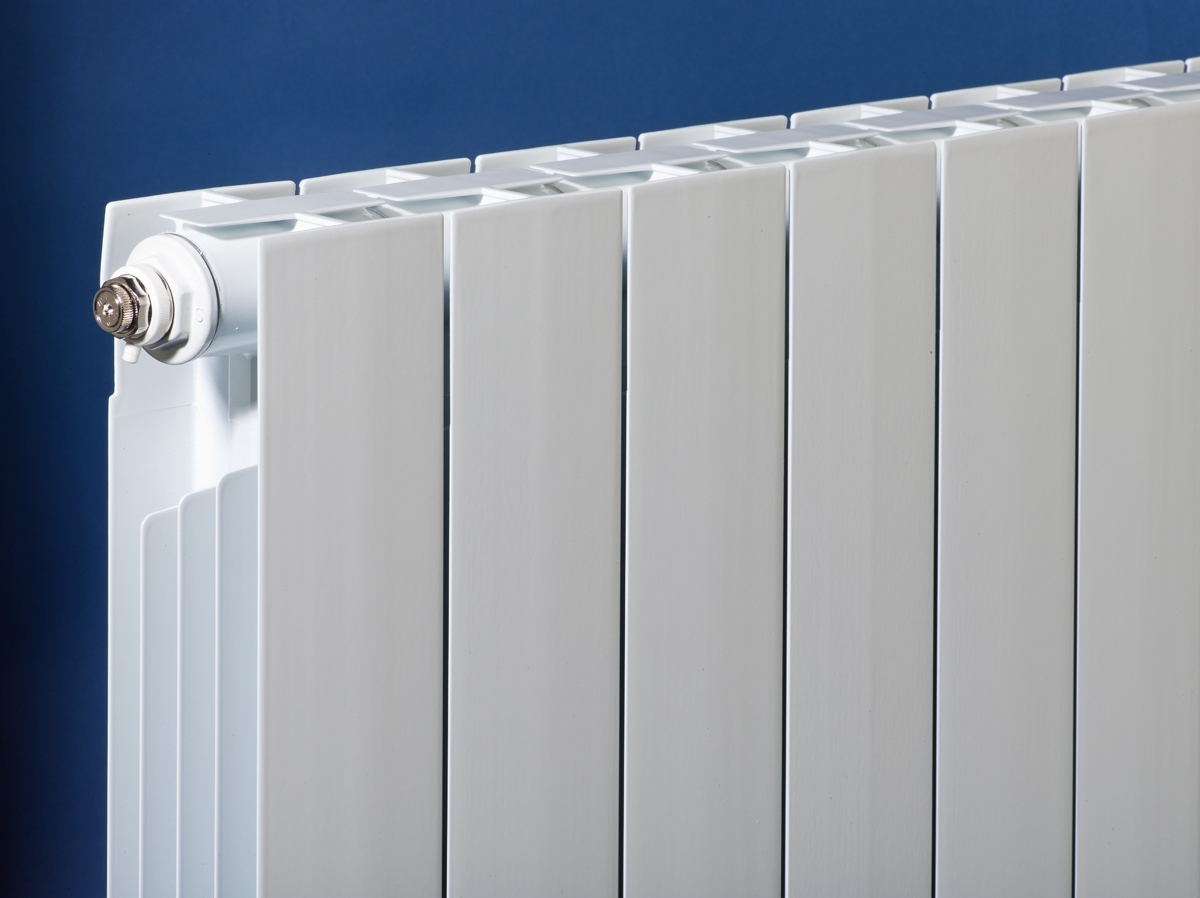

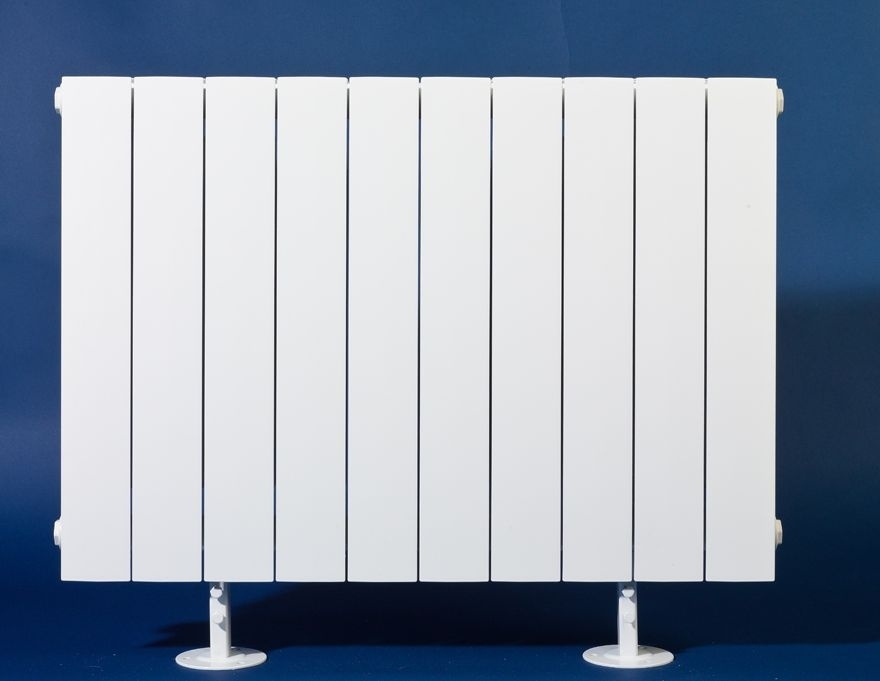

Článkové otopné hliníkové těleso tlakově lité ze siluminia. Je určeno k vytápění v individuální i hromadné bytové výstavbě s nuceným nebo samotížným oběhem. Vyrábí se v roztečích připojení 350, 500, 600 a 700 mm. Možnost hybridního a elektrického provedení.
Radiátor je dodáván v délce 2 až 30 článků vždy v sudých počtech.

Mám zájem o tento produkt Najít prodejce nebo servisního partnera Zobrazit v ceníku

Technické parametry

Montážní balíček:	SMOB
Připojovací závit:	4 × G 1“ vnitřní (levý a pravý)
Redukce:	3/4", 1/2“
Nejvyšší přípustný provozní přetlak:	1,6 Mpa
Nejvyšší přípustná teplota:	110 °C

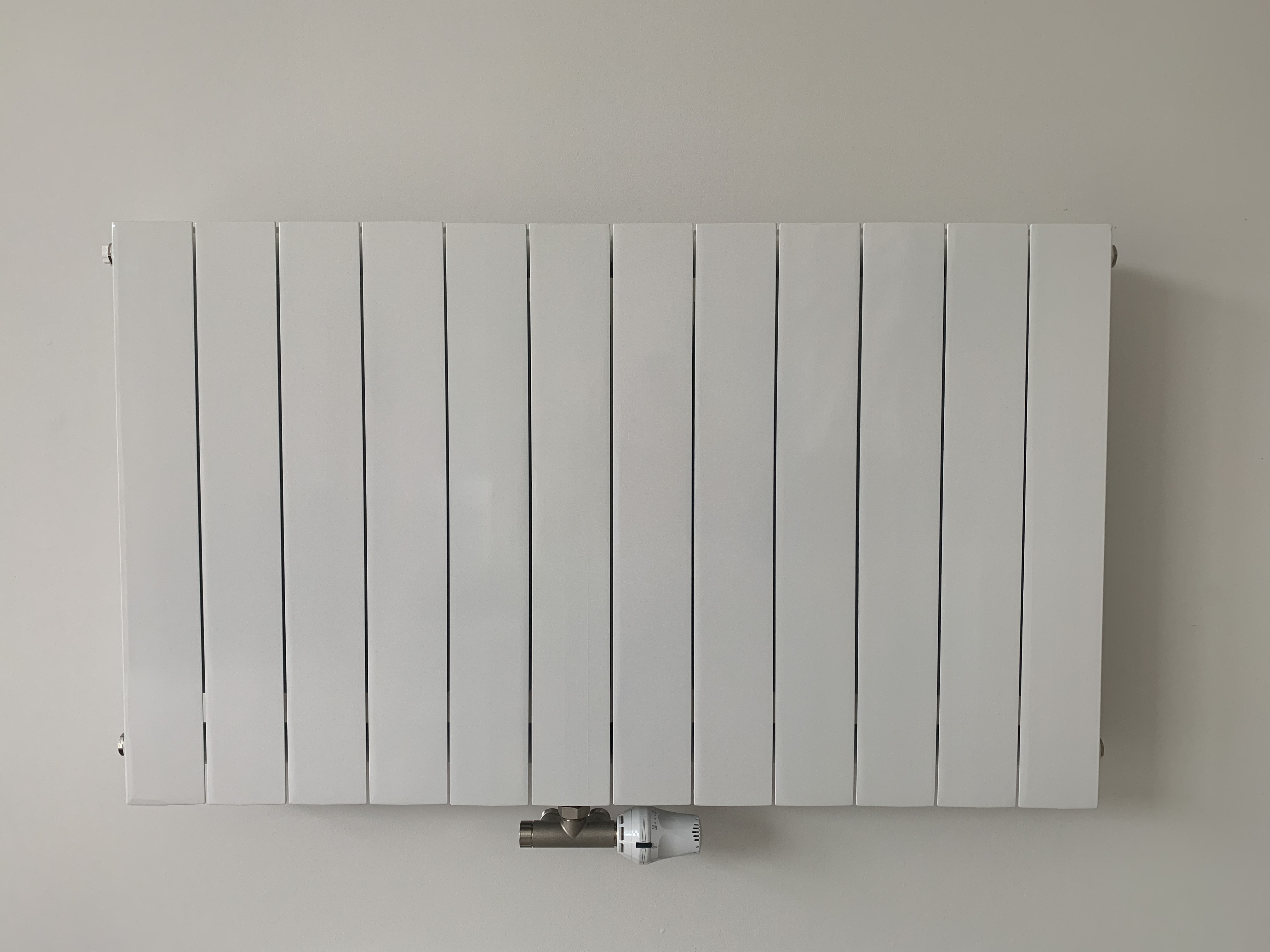

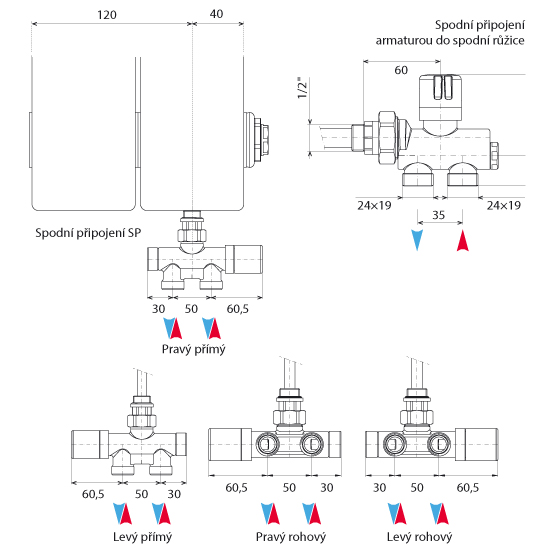

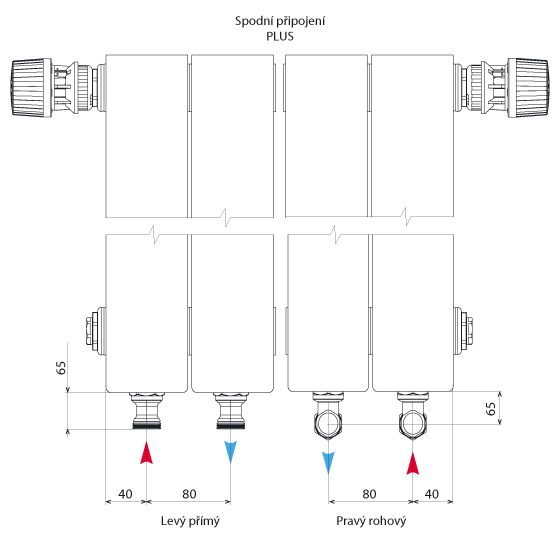

Připojení na soustavu topení:	boční / úhlopříčné / spodní SP

Tepelný výkon

Typ radiátoru	rozteč (h/mm)	výška (H/mm)	délka (L/mm)	hloubka (D/mm)	hmotnost článku (kg)	vodní objem (l)	přestupní plocha (m2)	75/65/20° topný výkon (W)	55/45/20° topný výkon (W)
PLANO 350	350	426	80	80	1,02	0,30	0,30	86	45
PLANO 500	500	576	80	80	1,35	0,34	0,42	113	57
PLANO 600	600	676	80	80	1,56	0,38	0,50	125	64
PLANO 700	700	776	80	80	1,76	0,43	0,59	147	75

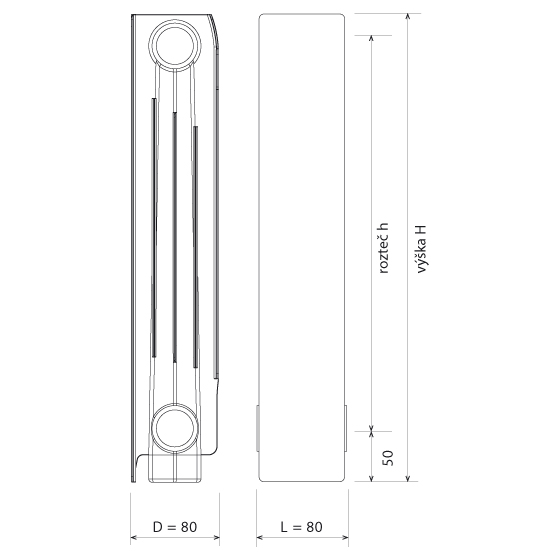

Technické nákresy

Montáž a příslušenství

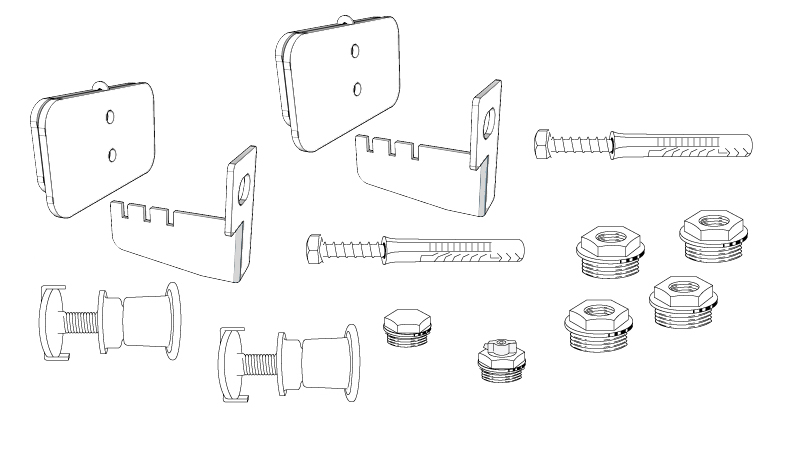

Montážní balíček SMOB je určen ke kompletnímu uchycení a uzavření těles PLANO, SOLAR, ORION a BLITZ. Jedna sada je určena k osazení jednoho tělesa. Lze s ním vytvořit všechny známé kombinace bočního napojení radiátoru k otopné soustavě.

Před našroubováním redukcí je třeba očistit dosedací plochy radiátoru. K tělesům PLANO, SOLAR, ORION a BLITZ, která mají více než 14 článků, dodáváme navíc jeden držák a konzoly, pro tělesa s více než 24 články dodáváme navíc dva držáky a konzoly. Sada je dodávána s návodem na uchycení těles v pevném blistru.

SADA OBSAHUJE:

Pro uzavření tělesa:
2x levá redukce 11“ x ½“ (SL12)
2x pravá redukce 1“ x ½“ (SP12)
2x silikonové těsnění 1“ x ½“ (STESSILI)
1x zátka chromovaná 1“ x ½“ (ZA12)
1x odvzdušňovací ventil 1“ x ½“ (ODVZ

Pro uchycení tělesa na zeď:
2x držák ke konzole 1“ x ½“(1NLR)
2x konzola s hmoždinou 1“ x ½“(1RKP)
2x vymezující distanční rozpěrka 1“ x ½“(1RLG)

Dokumentace a přepočty

PŘEPOČTY RADIÁTORŮ

Výpočet teplotního spádu PLANO
