Ekonomik

Svalnatý EKONOMIK je velmi oblíben pro svou nízkou výšku a reprezentativní vzhled. S malým nárokem na prostor je vynikající pro umístění před velké prosklené plochy, pod výlohy, do zimních zahrad,
k bazénům a do exklusivních interiérů.

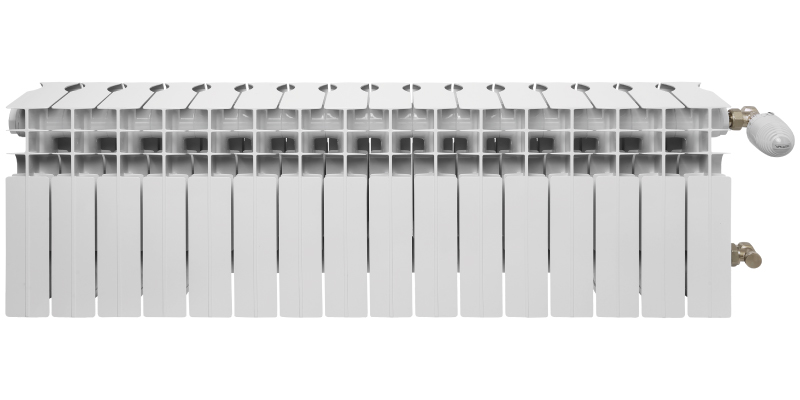

EKONOMIK – článkové otopné hliníkové těleso tlakově lité ze siluminia. Lze jej použít jako lavicový radiátor. Má silné odolné stěny a žebra. Vyrábí se v rozteči připojení 200 mm. Možnost hybridního elektrického a provedení. Radiátor je dodáván v délce 2 až 30 článků vždy v sudých počtech.

Technické parametry

Montážní balíček EMOB
Připojovací závit 4 × G 5/4“ vnitřní (levý a pravý)
Redukce 3/4“, 1/2“
Nejvyšší přípustný provozní přetlak 1,6 Mpa
Nejvyšší přípustná teplota 110 °C
Připojení na soustavu topení: boční, úhlopříčné nebo spodní

Tepelný výkon

Typ radiátoru rozteč (h/mm) výška (H/mm) délka (L/mm) hloubka (D/mm) hmotnost
článku (kg)
vodní
objem (l)
přestupní
plocha (m2)
75/65/20°
topný výkon (W)
55/45/20°
topný výkon (W)
EKONOMIK 285 200 297 60 160 1,20 0,48 0,25 69 35

Montáž a příslušenství

Při montáži tělesa se doporučuje vzdálenost od podlahy 12 až 15 cm, od horních parapetů 7 cm.

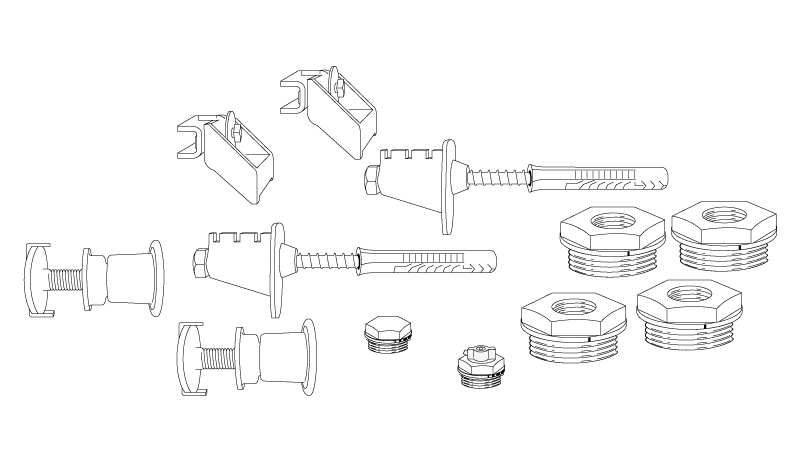

Montážní balíček EMOB je určen ke kompletnímu uchycení a uzavření těles EKONOMIK. Jedna sada je určena k osazení jednoho tělesa. Lze s ním vytvořit všechny známé kombinace bočního napojení radiátoru k otopné soustavě.

SADA OBSAHUJE:
Pro uzavření tělesa:
2x ekonomik levá redukce 1“ x ½“ (EL129016)
2x ekonomik pravá redukce 1“ x ½“ (EP129016)
2x ekonomik těsnění 1“ x ½“ (ETES)
1x zátka chromovaná 1“ x ½“ (ZA12)
1x odvzdušňovací ventil 1“ x ½“ (ODVZ)
Pro uchycení tělesa na zeď:
2x držák ke konzole 1“ x ½“(1NLR)
2x konzola s hmoždinou 1“ x ½“ (1RKP)
2x vymezující distanční rozpěrka 1“ x ½“ (1RGLEKO)
