Antea KC

ANTEA KC je nástěnný kondenzační kotel s funkcí směšovače a uzavřenou komorou pro okamžitou přípravu teplé užitkové vody

  • Hloubka pouze 250 mm
  • Široký rozsah modulace 1:9
  • Ultra kompaktní
  • Rozsah modulace 1:9
  • Uživatelské rozhraní LCD
  • Pokojová teplota může být nastavena na kotli, je-li nainstalována externí sonda
  • 9-litrová expanzní nádoba
Splňuje EKODESIGN
ANTEA KC 24: SVT20758
ANTEA KC 28: SVT20760

Vlastnosti

Model Druh plynu Kód Tepelný výkon
Topná voda 50-30°C (kW)
Tepelný výkon
Ohřev TV (kW)
Účinnost při tepelném výkonu
Tepelná energie, třída účinnosti
Účinnost při tepelném výkonu
Ohřev teplé vody

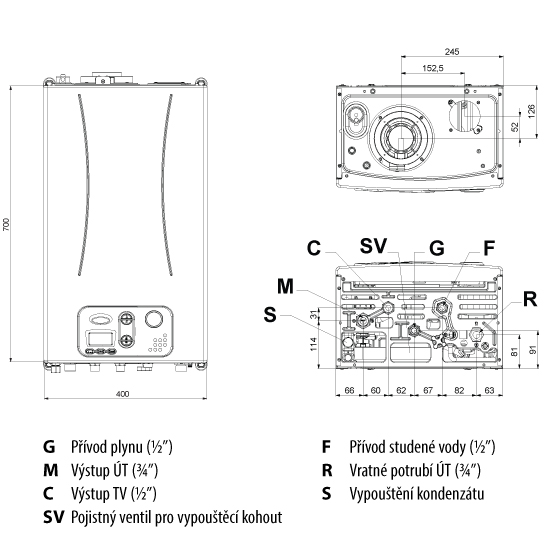

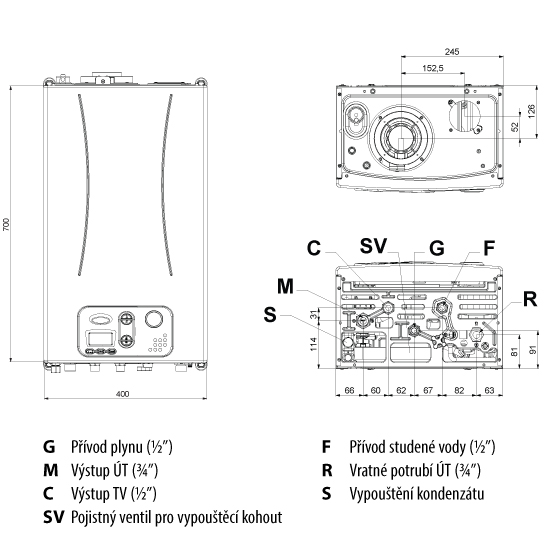

D x V x H
(mm)
Hmotnost
kg)
ANTEA KC 12 metan KAOC42CR12 12,6 18,4 A A - M 400 x 700 x 250 30,50
ANTEA KC 24 metan KAOC42CR24 24,9 27,4 A A - XL 400 x 700 x 250 32,00
ANTEA KC 28 metan KAOC42CR32 27,9 29,2 A A - XL 400 x 700 x 250 33,50

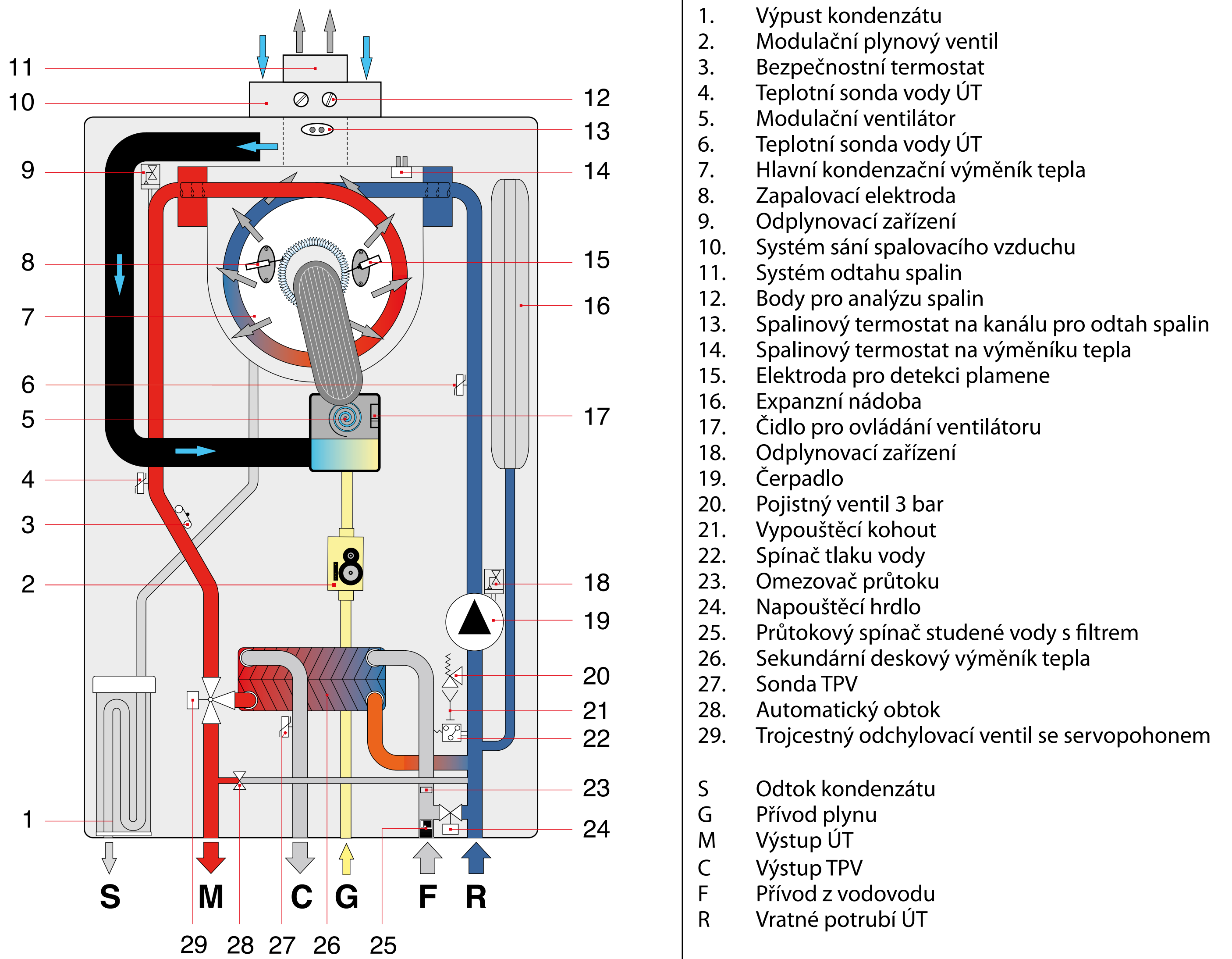

  • Nerezový výměník pokrytý termopolymerem
  • Hořák se směšovačem
  • Modulační plynový ventil s konstantním poměrem vzduch-plyn
  • Modulační čerpadlo včetně odvzdušňovacího zařízení
  • Ventilátor spalování s regulátorem rychlosti
  • Emisní třída NOx (EN 297): 5
  • Vysoká účinnost čerpadla
  • Náhradní hydraulická souprava kotle je dostupná jako volitelné vybavení
  • Široký rozsah modulace 1:9
  • Elektronické zapalování, ionizační detekce plamene
  • NTC teplotní sondy pro ÚT a TV
  • Odvzdušňovací ventil umístěn přímo na kotli

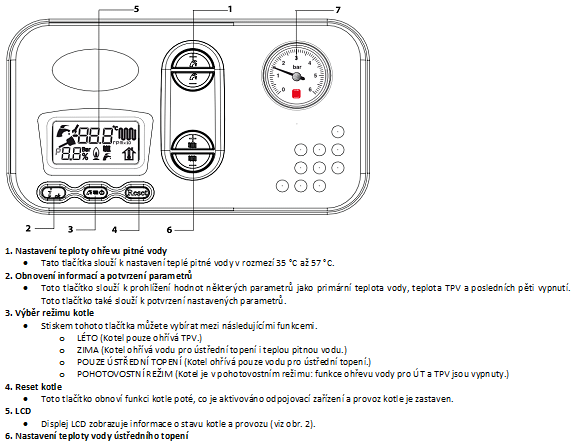

  • Rozhraní a diagnostika LCD
  • Výměník s nerezovou deskou pro TV 12 lamel (KC 12 - 24 kW), 14 lamel (KC 28 kW)
  • Přepínací ventil se servopohonem
  • By pass

Technické parametry

Technické vlastnosti KC 12 KC 24 KC 28
Typ - B23-C13-C13X-C33-C43-C53-C63-C83
Kategorie plynu - II2H3P
Jmenovitá hodnota (Prated) kW 12 23 25
Energetická účinnost sezónního vytápění (ηs) % 90 91 91
Energetická účinnost sezónního ohřevu vody (ηwh) % 78 84 80
Jmenovitý tepelný příkon (Qn) kW 12,0 23,7 26,4
Jmenovitý tepelný výkon (80–60°C) (Pn) kW 11,7 22,9 25,4
Jmenovitý tepelný výkon (50-30°C) kW 12,6 24,9 27,9
Minimální tepelný výkon (50-30°C) kW 2,1 3,22 3,45
Užitečná účinnost při jmenovitém tepelném příkonu (80–60 °C) % 97,1 96,7 96,4
Užitečná účinnost při 30 % (30 °C při návratu) % 106,0 106,5 107,0
Maximální provozní tlak ÚT (min.–max.) bar 0,5-3,0 0,5-3,0 0,5-3,0
Teplotní rozsah ÚT °C 20-78 20-78 20-78
Kapacita expanzní nádoby I 9 9 9
Maximální tlak TV (min.–max.) bar 0,5-6,0 0,5-6,0 0,5-6,0
Jmenovitý průtok TV při ΔT 30 °C I/min 8,6 13,4 15,0
Rozsah teplot TV °C 35-57 35-57 35-57
Třída emisí NOx - 5 5 5
Napájecí napětí/frekvence V/Hz 230/50 230/50 230/50
Maximální příkon W 75 83 84
Elektrické krytí IP IPX4D IPX4D IPX4D
Modulační programátor OpenTherm, prog. pro TV
118x35x32 mm


Kód: 0CREMOTO04

Externí sonda 60 x 45 x 31 mm


Kód: 0SONDAES01

GSM souprava s anténou, napájením, deskou rozhraní,
modemem

Kód: 0KITMGSM00
Teplotní sonda pokojové teploty
12x12x20 mm

Kód: 0KITSAMB00

Teplotní sonda pro solární ohřev


Kód: PSPTMILL00

Elektrická sada pro řízení rozdílných teplotních zón
(s externí sondou)


Kód: 0KITZONE05

Koaxiální sada připojení ke komínu Ø 60/100
Délka 0,75 m


Kód: 0CONDASP00

Sada děleného potrubí Ø 80+80


Kód: 0KITSDOP00

Souprava pro solární připojení
(pro kombinované kotle)


Kód: 0KITSOLC07

Odstraňovač kalu


Kód: 0KITDEFA00

Souprava kohoutů pro plyn a vodu


Kód: 0KITRUBI04

Koaxiální připojovací sada Ø 60/100 mm


Kód: 0KITATCO00

Koaxiální připojovací sada Ø 80/125 mm


Kód: 0KITATCO11
